Widok z przodu

A: Podpórka papieru

Należy ją wysunąć w celu załadowania papieru na tylną tacę.

B: Pokrywa tylnej tacy

Należy ją otworzyć w celu załadowania papieru na tylną tacę.

C: Tylna taca

Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.

• Ładowanie papieru fotograficznego/papieru zwykłego do tylnej tacy
• Ładowanie kopert na tylną tacę

D: Prowadnice papieru

Należy wyrównać je z obiema krawędziami stosu papieru.

E: Prowadnice papieru

Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).

F: Kaseta

Załaduj do kasety zwykły papier formatu A4, B5, A5, Letter lub Executive i włóż ją do drukarki.

• Ładowanie papieru zwykłego do kasety

G: Taca wyprowadzania papieru

Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.

H: Panel operacyjny

Umożliwia zmianę ustawień i obsługę drukarki.

• Panel operacyjny

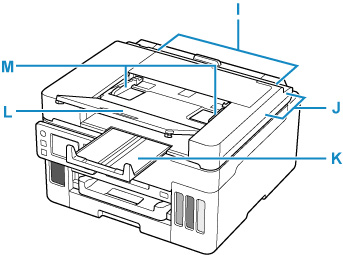

I: ADF (Automatyczny podajnik dokumentów)

Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.

• Ładowanie dokumentów do urządzenia ADF (Automatycznego podajnika dokumentów)

J: Pokrywa podajnika dokumentów

Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.

K: Taca wyjściowa dokumentów

Dostarczane są tu dokumenty skanowane z ADF. Wyciągnij ją do przodu przed skanowaniem dokumentów.

L: Taca dokumentów

Wyciągnij w celu załadowania dokumentu do ADF. Można załadować jednocześnie wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.

M: Prowadnica dokumentów

Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.

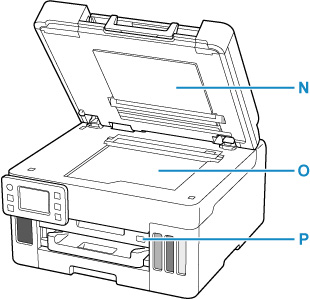

N: Pokrywa dokumentów

Otwórz w celu załadowania oryginału na płytę.

O: Płyta

Załaduj tu oryginał.

P: Port napędu flash USB

Tutaj wkładasz napędy flash USB.
